ExpressRoute 구성 절차

참고 자료

Azure ExpressRoute란? docs.microsoft.com/ko-kr/azure/expressroute/expressroute-introduction

Azure ExpressRoute 개요: 프라이빗 연결을 통해 연결

Quickstart: Create and modify an ExpressRoute circuit - docs.microsoft.com/en-us/azure/expressroute/expressroute-howto-circuit-portal-resource-manager

Quickstart: Create and modify a circuit with ExpressRoute - Azure portal



Azure에서 ExpressRoute를 구성하는 절차는 아래와 같습니다.

1. ExpressRoute Provider 선정 및 계약

온프레미스가 위치한 지역의 ExpressRoute Provider를 선정하고 계약합니다.
docs.microsoft.com/en-us/azure/expressroute/expressroute-locations-providers



2. ExpressRoute Circuit 생성 및 구성

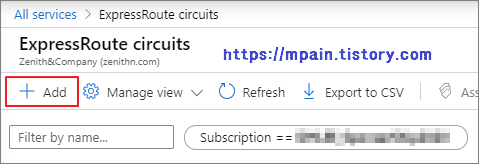

ExpressRoute Circuit - +Add

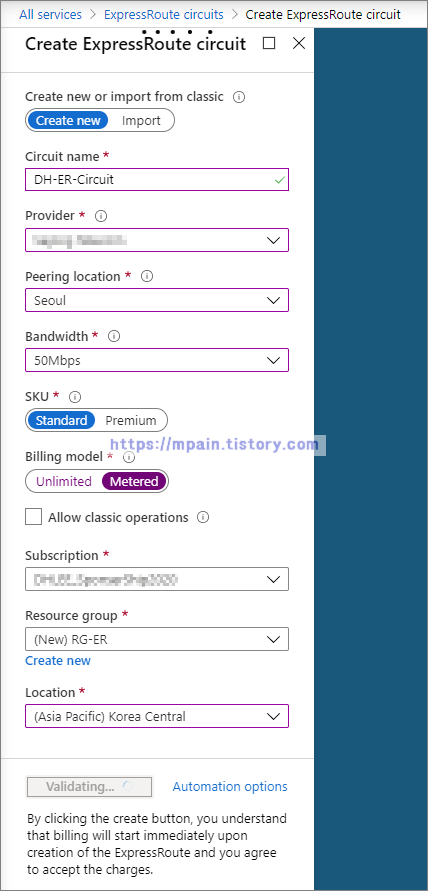

Provider와 Peering location등 필요한 정보를 적절히 입력하여 ExpressRoute Circuit 생성

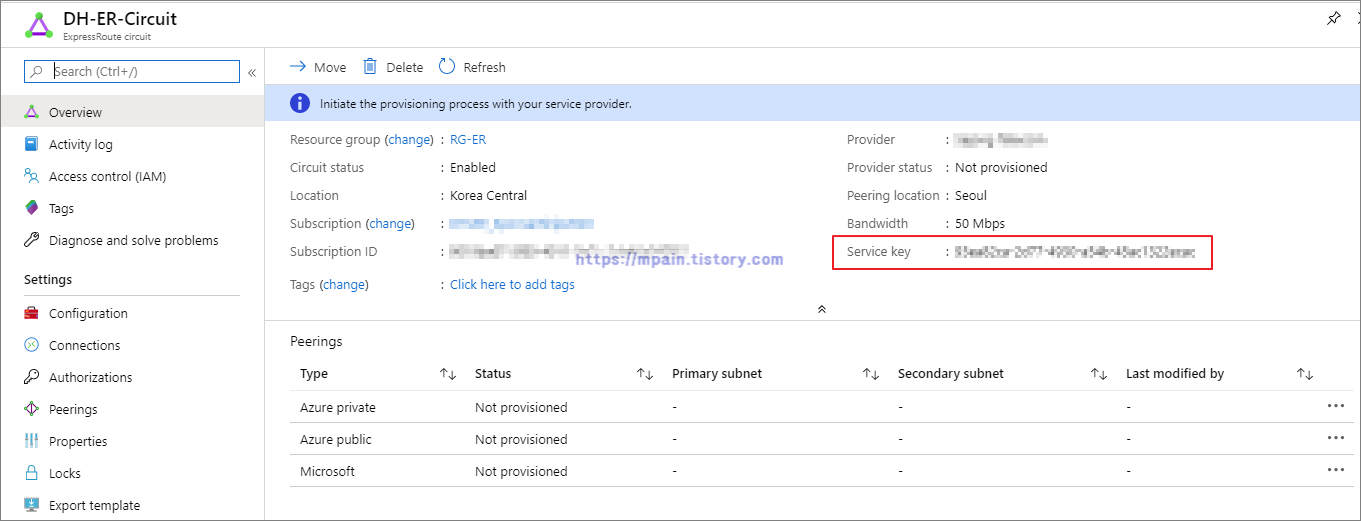

ExpressRoute Circuit 생성 후, Service key 를 복사하여 Provider에게 전달합니다.

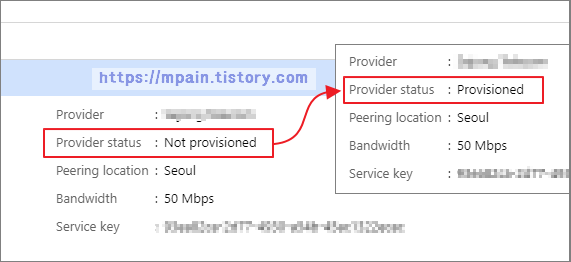

Provider 측에서 이 Service key를 등록하면, ExpressRoute Circuit의 Provider status가 Provisioned로 바뀝니다.



3. Azure Private Peering 구성

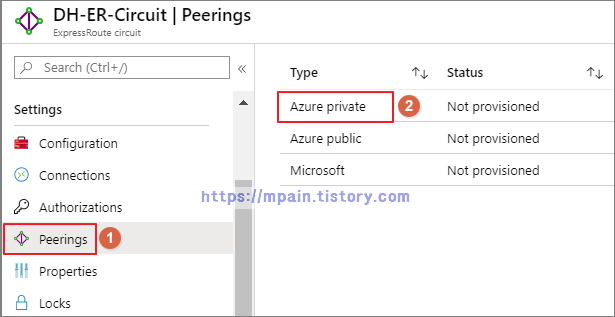

ExpressRoute Private Peering - Peerings - Azure Private

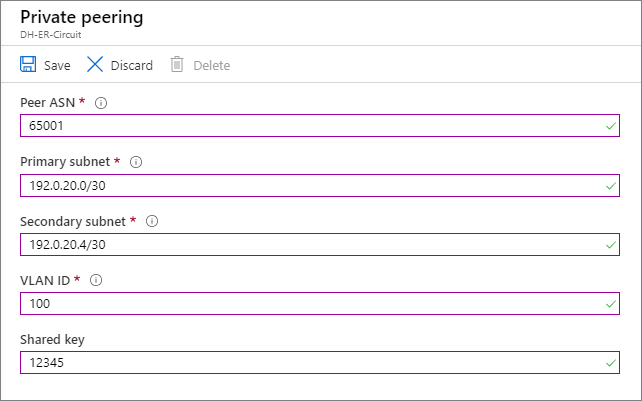

Private peering

• Peer ASN 은 사설 Peer ASN 범위(64512 ~ 65514, 65521 ~ 65534)에서 선택합니다.
• Primary subnet과 Secondary subnet 은 Azure의 가상 네트워크와 온프레미스 네트워크와 겹치지 않는 IP 주소 대역을 사용합니다.
• VLAN과 Shared key 도 적절히 입력합니다.

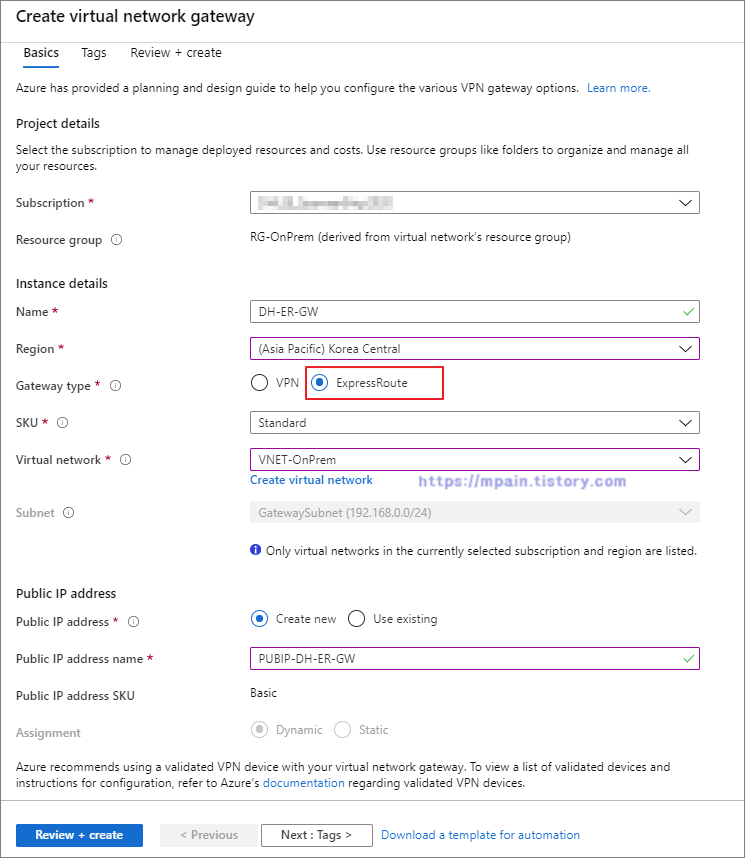

4. ExpressRoute Gateway를 생성합니다.

ExpressRoute Gateway 생성 완료까지 최대 45분 정도 소요됩니다.

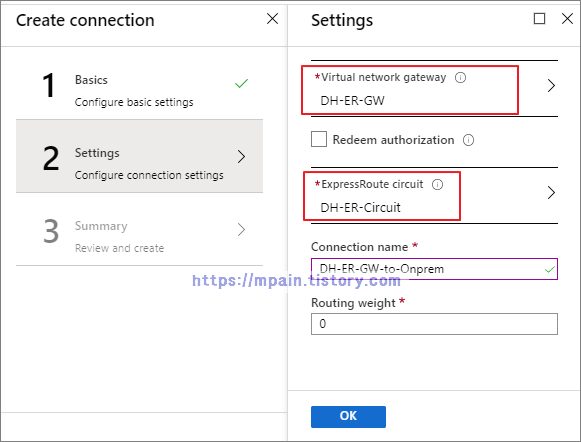

5. Connection을 생성합니다.

이때 ER Gateway와 ER Circuit을 선택합니다.



-끝-
